Robotic Technology (GD) Co., Ltd hija waħda mill-aktar manifatturi u fornituri affidabbli ta 'robot awtomatiku tal-iwweldjar fiċ-Ċina. B'esperjenza abbundanti, nilqgħu bi pjaċir li tixtri robot tal-iwweldjar awtomatiku durabbli fl-istokk hawn mill-fabbrika tagħna. Il-prodotti kollha magħmula apposta huma ta 'kwalità għolja u prezz kompetittiv.

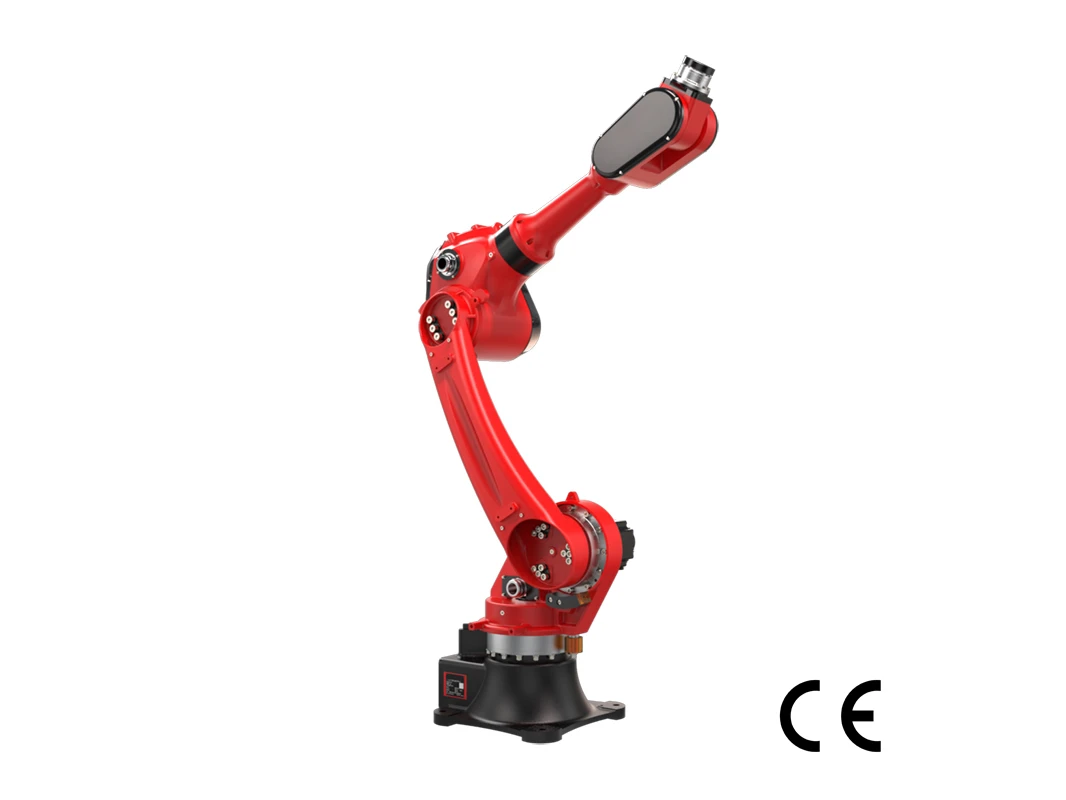

Deskrizzjoni Awtomatika tar-Robot tal-Iwweldjar
Robot tal-iwweldjar awtomatiku b'firxa ta '1895 mm, tagħbija ta' 20 kg u ripetibbiltà ta '±0.05 mm, li jaħdem fuq is-sistema ta' kontroll HC kemm għall-iwweldjar bl-ark kif ukoll fuq il-post. Tiżen madwar . 230 kg b'provvista ta 'enerġija ta' 5.87 kVA, hija mibnija għal linji ta 'fabbrikazzjoni tal-metall u awtomazzjoni tal-iwweldjar tal-fabbrika.
Benefiċċji ewlenin
Ripetibbiltà: ± 0.05 mm
Ir-ripetibbiltà hija ±0.05 mm - nofs il-ħxuna ta' folja waħda A4. It-torċa terġa' lura għall-istess koordinata fi żmien 0.05 mm fuq kull ċiklu, għalhekk ħjatat tal-folji tal-metall ta' 1.5 mm-joqogħdu fuq il-linja tal-ġonta minflok ma jduru, jaqtgħu tħin-u-sigħat ta' xogħol mill-ġdid. Ivverifikaha lilek innifsek: agħmel it-test tar-ripetibbiltà taċ-ċiklu ISO 9283 100-qabel tiffirma-.
01
Reach: 1895 mm
A 1895 mm jilħaq jagħti driegħ wieħed dijametru tax-xogħol 3.79 m, għalhekk frejm 1.8 m jew bracket huwa wweldjat f'setup wieħed - l-ebda positioner, l-ebda track, l-ebda re-ikklampjar. Immuntat fl-art-robot wieħed jista' jservi żewġ attrezzaturi ġewwa dak iċ-ċirku. L-ewwel Iċċekkja t-tpinġija tal-envelope tal-ilħuq mal-itwal weldjatura tiegħek.
02
Qawwa: 5.87 kVA
Il-ġibda nominali hija ta' 5.87 kVA - madwar 5.3 kW b'fattur ta' qawwa 0.9, jew bejn wieħed u ieħor 85 kWh fuq ġurnata tax-xift ta' 16-siegħa sagħtejn-b'tagħbija sħiħa. Jiġri minn ċirkwit tal-ħanut standard, għalhekk l-ebda aġġornament tat-transformer u l-ebda kaxxa tad-distribuzzjoni ġdida. Qabbel din il-figura kVA linja-b'linja ma' kwalunkwe folja tal-ispeċifikazzjonijiet li tikkompeti.
03
Piż tar-robot: madwar 230 kg
F'madwar 230 kg, il-korp huwa mmaniġġjat b'forklift ta '1-tunnellata jew parank ta' 2-tunnellata - l-ebda fondazzjoni rinfurzata, l-ebda kiri ta 'krejn. Jgħaqqad l-art jew immuntat fuq il-ġenb, b'pedestall tar-riser fakultattiv biex jerfa' l-bażi ċara mill-attrezzaturi. 230 kg ifisser li ċ-ċellula tista 'tiġi rilokata fi tmiem il-ġimgħa.
04

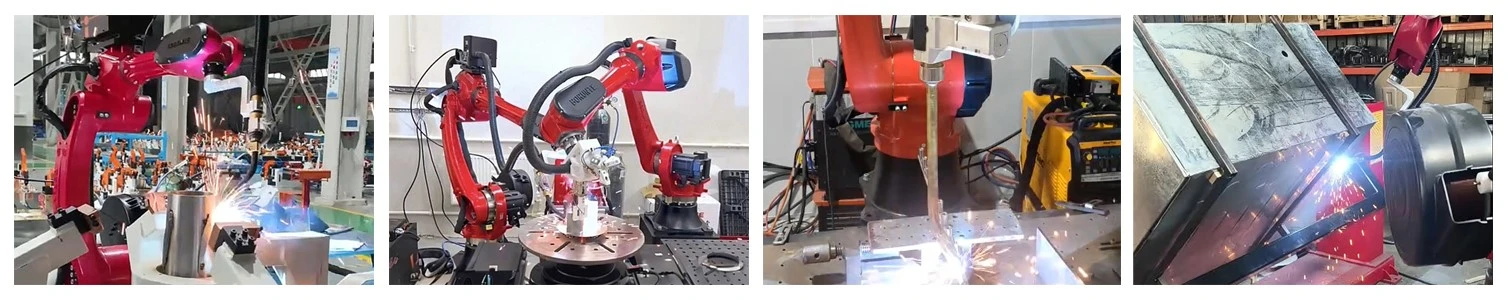

Applikazzjonijiet Awtomatiċi tar-Robot tal-Iwweldjar - Soluzzjonijiet tal-Iwweldjar bl-Ark & Spot għal Linji tal-Fabbrikazzjoni tal-Metall
Robot tal-Iwweldjar Awtomatiku għal Linji tal-Fabbrikazzjoni tal-Azzar Strutturali u Sheet Metal
L-iwweldjar manwali ta 'frejms, parentesi u binarji tax-chassis kważi dejjem ifisser għoli ta' żibeġ irregolari, distorsjoni angolari wara t-tkessiħ, u sehem ta 'produzzjoni ċiklizzata lura permezz ta' tħin u -iwweldjar mill-ġdid. B'ripetibbiltà ta '±0.05mm u firxa ta' driegħ ta '1895mm, dan ir-robot ikopri weldjatura ta' daqs-sħiħ minn stazzjon wieħed u jirriproduċi żibeġ identiċi fil-lott kollu. Il-parametri tal-iwweldjar huma msakkra ġewwa s-sistema ta 'kontroll HC, għalhekk l-unità 500 taqbel mal-unità 1 mingħajr ebda tagħlim mill-ġdid bejn ix-xiftijiet. Adattat għal workshops tal-azzar strutturali, ħwienet tax-xogħol tal-folji tal-metall u linji ta 'produzzjoni tal-qafas tal-OEM.
Robot tal-Iwweldjar Industrijali Reżistenti għas-Sħana-għal Workshops ta'-Temperatura Għolja,-Spatter u Trab-Tqil
F'ambjenti ta 'bojler, reċipjent tal-pressjoni u pjanċi tqil, armi ħfief għandhom it-tendenza li jitilfu l-eżattezza tal-pożizzjoni hekk kif tiżdied is-sħana ambjentali, filwaqt li l-kejbils tat-torċ esposti jinħarqu minn spatter - kull ħsara li tiġbed iċ-ċellula offline għal sigħat. L-ikkastjar riġidu ta '230kg jirreżisti drift u vibrazzjoni termali taħt tagħbija ta' ark kontinwu, u r-rotot tal-kejbil huwa magħluq kontra t-tixrid u t-trab tat-tħin. Rated fil-polz IP54, korp IP40 u temperatura ambjentali ta '0-45 grad għal dmir sostnut. Applikat f'makkinarju agrikolu, komponenti ta' tagħmir tal-kostruzzjoni u pajp-iwweldjar ta' rukkell taħt kundizzjonijiet ta' art ta' ħanut sħan u trab-.
Awtomazzjoni tal-Iwweldjar Kontinwa ta' 24 Siegħa għal Partijiet tal-Karozzi, Trej tal-Batterija EV u Linji ta' Produzzjoni tal-Appliance
Tliet-linji ta' shift huma fejn tiġi deċiża l-ispiża għal kull weldjatura: rata ta' ħruq konsumabbli, waqfiet mhux ippjanati u kompost ta' ġbid tal-enerġija fuq eluf ta' ċikli. Jiġbdu biss 5.87 kVA, dan ir-robot iżomm l-ispiża tal-enerġija għal kull -parti baxxa waqt li jmexxi l-iwweldjar bl-ark jew fuq il-post kontinwament u l-punti tal-ilbies iddisinjati għal sostituzzjoni skedata aktar milli ta 'emerġenza. Skjerat fuq-linji ta' trej tal-batterija tal-enerġija ġodda, iwweldjar tal-qafas tas-sedil u tal-egżost, u assemblaġġ ta' oġġetti bojod fejn il-ħin tat-takt u l-infiq ta' manutenzjoni annwali huma t-tnejn taħt pressjoni.
Ċelluli tal-Robot tal-Welding Awtomatiku tad-Dwana għall-Assemblaġġ tal-OEM, Ordnijiet ta' Prova ta' Lott -Żgħar u Akkwist bl-ingrossa Annwali
Ix-xerrejja rari jieqfu fuq il-prezz - huma jieqfu fuq jekk iċ-ċellula taqbilx mal-attrezzaturi, it-tqassim u l-ħin tat-takt eżistenti tagħhom. Aħna nneħħu dak ir-riskju qabel il-PO: ibgħat it-tpinġija tal-parti tiegħek u l-inġiniera tal-welding tagħna jirritornaw tqassim taċ-ċelluli 3D, jilħqu l-kontroll tal-envelope u l-istima tal-ħin taċ-ċiklu-, flimkien ma 'kampjun ta' weldjatura fuq il-biċċa tax-xogħol tiegħek stess għal ordnijiet ta' prova ta' lott-żgħar. Pożizzjonaturi mhux-standard, attrezzaturi u konfigurazzjonijiet tal-ilħuq huma appoġġjati. Għal kuntratti qafas annwali u pakketti EPC turnkey, il-fabbrika tagħna stess għandha kapaċità ta 'produzzjoni annwali ta' 1500 unità bi skedar ta 'kunsinna fi stadji.
Robot tal-Iwweldjar Awtomatiku - Speċifikazzjonijiet Tekniċi Dettaljati
|
Mudell |
BRTIRUS1820A |
||
|
Oġġett |
Firxa |
Max.Speed |
|
|
Driegħ |
J1 |
± 155 grad |
110 grad /s |
|
J2 |
-140 grad /+65 grad |
146 grad /s |
|
|
J3 |
-75 grad /+110 grad |
134 grad /s |
|
|
Polz |
J4 |
± 180 grad |
273 grad /s |
|
J5 |
± 115 grad |
240 grad /s |
|
|
J6 |
± 360 grad |
375 grad /s |
|
|
Tul tad-Driegħ |
1895mm |
||
|
Kapaċità tat-Tagħbija |
20kg |
||
|
Ripetibbiltà |
± 0.05mm |
||
|
Sors tal-Enerġija |
5.87kVA |
||
|
Piż |
Madwar 230kg |
||
|
Sistema ta' Kontroll |
Sistema ta' Kontroll HC |
||
|
Provvista tal-Enerġija |
220V |
||
|
Grad ta' Protezzjoni |
IP40 |
||
Tpinġija tal-Envelope tax-Xogħol
Studji tal-Każijiet tar-Robot tal-Welding Awtomatiku
Każ 1
Iwweldjar Awtoġenu bil-Laser għal Pjanċi tal-Qoxra
Manifattur tal-apparat tad-dar fix-Xlokk tal-Asja jwettaq iwweldjar konġunt fuq pjanċi tal-kopertura tal-istainless steel għat-tagħmir. Dawn it-tipi ta' pjanċi tal-kisi b'ħitan irqaq-jeħtieġu standards għoljin ta' finitura tal-wiċċ. L-iwweldjar manwali ma jistax jaqbel mal-veloċità tal-produzzjoni tal-linja tal-produzzjoni, u jikkawża rata għolja ta 'rifjut minħabba deformazzjoni tal-biċċa tax-xogħol u ħruq-through.
Ir-robot tal-iwweldjar awtomatiku jaġixxi bħala t-tagħmir ewlieni ta 'dan il-proġett. Il-proġett jadotta teknoloġija tal-iwweldjar bil-lejżer b'mod awtoġenu, li tlesti l-iwweldjar mingħajr ma tuża wajer tal-mili żejjed. Ir-robot jikseb veloċità mgħaġġla tal-iwweldjar u żona ta' sħana-affetwata estremament żgħira f'dan il-mod tax-xogħol. Tevita b'mod effettiv id-deformazzjoni u l-ħruq-permezz tal-pjanċi tal-kopertura u tifforma ħjatat ta 'weldjatura lixxi. Ir-robot tal-iwweldjar awtomatiku jnaqqas ħafna l-proċeduri ta 'tħin sussegwenti u jissodisfa r-rekwiżiti tal-kwalità tad-dehra għall-pjanċi tal-kopertura tal-apparat domestiku.
Każ 2
Multi-stazzjon-Spot Welding ta' Spatter baxx
Fornitur tal-prodott tal-ħardwer fl-Amerika t'Isfel jidħol fil-produzzjoni tal-massa ta 'frejms tal-metall u komponenti tal-grilja. Tali biċċiet tax-xogħol jeħtieġu numru kbir ta 'punti ta' wweldjar. L-iwweldjar fuq il-post manwali mill-ħaddiema huwa baxx fl-effiċjenza u jipproduċi spatter tqil tal-iwweldjar, li jħalli marki tal-ħruq fuq l-uċuħ tal-biċċa tax-xogħol.
Ir-robot ta 'l-iwweldjar awtomatiku għandu jilħaq massimu ta' 1895 mm u kopertura tax-xogħol wiesgħa biex tirrealizza l-iwweldjar b'ħafna -station. Mgħammar b'teknoloġija tal-iwweldjar fuq il-post ta'-spatter baxx, ir-robot jimminimizza l-ħsara tal-ħruq u l-indentazzjonijiet fil-wiċċ fil-punti tal-iwweldjar u jagħti spots puliti tal-weldjatura. Jipproteġi b'mod effettiv id-dehra tal-biċċa tax-xogħol u jnaqqas ix-xogħol ta' tindif ta' segwitu-. Jgħin lill-klijent jikseb produzzjoni tal-massa ta'-kwalità għolja ta' komponenti tal-metall.
Dwar RBTIC
Robotic Technology (GD) Co., Ltd hija manifattur ta 'robot tal-iwweldjar awtomatiku fdat u fornitur ta' soluzzjonijiet ta 'awtomazzjoni fiċ-Ċina. Aħna nipprovdu servizzi ta' awtomazzjoni one-stop u nwasslu soluzzjonijiet ta' wweldjar robotiku-magħmulin apposta biex nindirizzaw in-nuqqas ta' welders tas-sengħa u nissostitwixxu l-iwweldjar manwali. B'eżattezza ta 'ripetibbiltà ta' ± 0.05 mm, is-sistemi tagħna jiżguraw konsistenza superjuri tal-iwweldjar, u jnaqqsu b'mod sinifikanti xogħol mill-ġdid u skart ta 'materjal.
Għaliex il-Manifatturi Jagħżlu r-Robot Awtomatiku tal-Iwweldjar RBTIC?
Ċellula tal-Iwweldjar Turnkey, Inġinerija Madwar il-Partijiet Tiegħek
RBTIC jagħti aktar minn driegħ robot. Aħna nintegraw ir-robot tal-iwweldjar b'6 assi b'tagħmir tad-dwana, pożizzjonament, viżjoni, sigurtà u kontroll PLC sabiex is-sistema tasal lesta biex taħdem fuq il-linja tiegħek. Dan inaqqas ir-riskju ta 'integrazzjoni, iqassar iż-żmien għall-produzzjoni, u jagħti lix-xerrejja tal-proġett u l-imsieħba OEM fornitur wieħed responsabbli minflok jikkoordinaw bejjiegħa multipli.
Prova tal-Iwweldjar tal-Materjal -Dħul B'xejn
Qabel ma tinvesti, ibgħat RBTIC il-parti attwali tiegħek u aħna wweldjaw kampjun b'xejn sabiex tkun tista 'tivverifika l-kwalità, il-penetrazzjoni u l-konsistenza tal-weldjatura fuq il-materjal tiegħek stess. Dan ineħħi l-akbar tħassib għax-xerrejja tal-iwweldjar robotiku għall-ewwel-darba: l-investiment f'sistema li tista' ma tissodisfax ir-rekwiżiti speċifiċi tal-iwweldjar tagħhom, u jbiddel xiri ta'-riskju għoli f'deċiżjoni ppruvata, immexxija mid-dejta-.
Baxxa -Akkwist ta' Ostakolu B'MOQ ta' Unità 1
Bi kwantità minima ta 'ordni ta' unità waħda biss, RBTIC iħallik pilota sistema waħda, tivvalida r-riżultati fuq il-linja tiegħek, imbagħad tiskala f'ordnijiet bl-ingrossa u tirrepeti l-provvista tal-proġett. Dan huwa ideali għal ħwienet tax-xogħol u fabbrikanti li qed jikbru li jridu awtomatizzati mingħajr ma jimpenjaw ruħhom għal ordnijiet ta' multi-unità bil-quddiem.
Ċertifikazzjoni CE, Garanzija u Fabbrika-Aċċess għall-Verifika
RBTIC tforni robots CE-ċertifikati appoġġjati minn garanzija ta'-sena, u nilqgħu l-verifiki tal-fabbrika sabiex ix-xerrejja jkunu jistgħu jivverifikaw il-kapaċità l-ewwel-. Ċertifikati u dokumenti ta' konformità huma disponibbli fuq talba biex jappoġġaw l-iżdoganar, l-aċċettazzjoni tal-proġett u l-approvazzjoni tal-akkwist intern - biex jitnaqqas ir-riskju ta' konformità li ħafna drabi jwaqqaf ix-xiri transkonfinali-.
Personalizzazzjoni Profonda F'Seba' Dimensjonijiet
Kull robot tal-iwweldjar awtomatiku RBTIC jista 'jitfassal fuq il-parametri tal-iwweldjar, proċess, tagħmir/ippożizzjonar, viżjoni, sigurtà, PLC u 7 assi. Dan jippermetti lill-integraturi u lix-xerrejja OEM/ODM jikkonfiguraw sistema preċiżament għall-applikazzjoni tagħhom aktar milli jġiegħel lill-partijiet jitwaħħlu ma' mudell standard fiss - li jtejjeb ir-riżultati tal-weldjatura u l-istabbiltà tal-produzzjoni-fit-tul.
Fabbrika Stabbli-Provvista Diretta u Esportazzjoni-Kunsinna Lesta
Bħala fabbrika tar-robot, RBTIC toffri provvista stabbli għal ordnijiet ripetuti u ta' proġetti, b'konferma tar-ritratti ta' -qabel il-konsenja u ippakkjar tal--ċestun tal-injam imfassal għal trasport internazzjonali sikur. Ix-xerrejja jiksbu kwotazzjoni trasparenti, ħinijiet ta' tmexxija affidabbli (ikkonfermati fil-kwotazzjoni) u loġistika lesta għall-esportazzjoni-li tissimplifika s-sorsi għal proġetti ta' fabbrikazzjoni barranin.
Assigurazzjoni tal-Kwalità Li Tnaqqas ir-Riskju tal-Akkwist Tiegħek
RBTIC kull robot tal-iwweldjar awtomatiku huwa prodott taħt manifattura kkontrollata ta' kwalità-b'appoġġ ta' spezzjoni, imbagħad ivverifikat qabel ma jħalli l-fabbrika. Aħna nivvalidaw il-proċess bil-quddiem bi prova tal-iwweldjar tal-materjal li jkun dieħel b'xejn, -ikkonfiguraw minn qabel il-parametri tal-iwweldjar għall-partijiet tiegħek, u nwettqu-ittestjar fid-dar fuq iċ-ċellula immuntata. Ir-robots huma ċċertifikati CE, u d-dokumenti ta 'ċertifikazzjoni jistgħu jiġu pprovduti fuq talba biex isostnu l-approvazzjoni doganali u l-approvazzjoni interna. Ix-xerrejja huma mistiedna li jirranġaw verifika tal-fabbrika, u rapporti tat-test huma disponibbli fuq talba. Qabel il-konsenja, il-kondizzjoni finali hija dokumentata permezz ta' konferma tar-ritratti ta' qabel-il-konsenja u protetta b'-ċestun tal-injam, ippakkjar-lest għall-esportazzjoni. Appoġġjat minn garanzija ta'-sena, dan il-proċess huwa ddisinjat biex jappoġġa ordnijiet bl-ingrossa, akkwisti-ibbażati fuq proġetti u provvista-fit-tul - li jagħti lid-distributuri, l-integraturi u x-xerrejja OEM dokumentati f'kull pass.
Proċess ta 'kontroll tal-kwalità: prova ta' l-iwweldjar tal-materjal li jkun dieħel-→ parametru pre-konfigurazzjoni → -ittestjar taċ-ċelluli tad-dar → konferma tar-ritratti ta'-qabel il-konsenja.
Ċertifikazzjonijiet/standards suġġeriti: CE.
Dokumenti għax-xerrejja: Ċertifikat CE, datasheet, rapport ta' prova tal-iwweldjar-, rapport tat-test - disponibbli fuq talba.
Servizz ta' wara-Bejgħ u Appoġġ Tekniku taċ-Ċiklu tal-Ħajja Sħiħ
RBTIC jagħti servizz ta' ċiklu tal-ħajja sħiħ-aktar milli bejgħ ta' darba-. Aħna nżommu d-driegħ robotiku tiegħek għall-iwweldjar jaħdem b'mod stabbli matul is-sena-tun u nipproteġu l-investiment fl-awtomazzjoni tiegħek fit-tul-.
Spezzjoni u manutenzjoni onlajn regolari
Aħna nirranġaw spezzjonijiet perjodiċi mill-bogħod onlajn biex niskopru ħsarat potenzjali fit-tagħmir minn qabel, innaqqsu għeluq mhux mistennija u testendi l-ħajja tas-servizz tar-robot awtomatiku tal-iwweldjar tiegħek.
Rispons mgħaġġel għall-manutenzjoni tat-tqassim
Kanal dedikat ta 'appoġġ tekniku għal ħsarat fit-tagħmir. Aħna nipprovdu gwida mmirata għas-soluzzjoni tal-problemi; -skema ta' servizz fuq il-post tista' tiġi rranġata għal ħsarat kumplessi biex jitnaqqas it-telf tal-produzzjoni.
Provvista u sostituzzjoni ta' partijiet li jintlibsu
Inventarju stabbli ta 'konsumabbli tar-robot u komponenti vulnerabbli. Tista 'tikseb spare parts ġenwini b'mod effiċjenti, u tevita waqfien fit-tul tal-produzzjoni kkawżat minn nuqqas ta' aċċessorji.
Appoġġ tekniku remot 24/7
L-inġiniera jipprovdu gwida mill-bogħod-ħin reali permezz ta' vidjow għal konfużjoni ta' tħaddim ta' kuljum, problemi ta' programmazzjoni u ħsarat żgħar, isolvu kwistjonijiet malajr mingħajr ma jistennew tekniċi-fuq is-sit.
FAQ Robot Awtomatiku tal-Iwweldjar
Q: Nista' nitlob kampjuni jew prova?
A: Iva. L-RBTIC joffri prova tal-iwweldjar tal-materjal li jkun dieħel b'xejn: ibgħatilna l-parti attwali tiegħek u aħna iwweldja kampjun sabiex tkun tista' tivverifika l-kwalità qabel tordna. Dan huwa l-mod standard tagħna kif inne-nirriskjaw ix-xiri għal xerrejja għall-ewwel-darba tal-welding robotiku-.
Q: X'inhu l-MOQ?
A: Il-kwantità minima tal-ordni hija unità waħda biss. Dan iħallik pilota robot wieħed tal-iwweldjar awtomatiku RBTIC, tivvalida r-riżultati fuq il-linja tiegħek, u mbagħad tiskala f'ordnijiet bl-ingrossa jew programm ta' provvista ta'-proġett-itwal b'kunfidenza.
Q: X'inhu l-ħin taċ-ċomb?
A: Il-ħin taċ-ċomb jiddependi fuq il-konfigurazzjoni u l-ambitu tal-personalizzazzjoni u huwa kkonfermat fil-kwotazzjoni. Għid lil RBTIC il-parti tiegħek, l-għażliet meħtieġa u l-kalendarju tal-proġett, u aħna nipprovdu żmien ta 'tmexxija speċifiku bil-kwotazzjoni tal-fabbrika tiegħek.
